工具:
驳线钳(用于接驳水晶头)（必备）
水晶头接法:

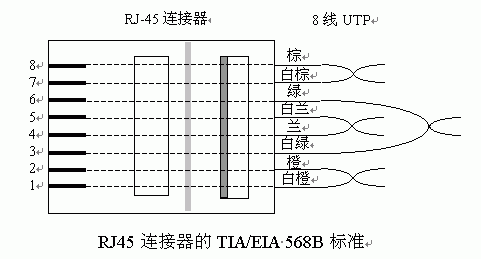

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B)
1->橙白
2->橙
3->绿白
4->蓝
5->蓝白
6->绿
7->棕白
8->棕
而且，使用电缆两头一对一的连接方式， 会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！
,
网线的制作与连接
2000-07-27· 不详·YESKY
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；
标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。
2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。 最后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用  Windows95、 Windows 98自带的Ping 命令。 如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。 |
