工控网络--冗余网络 |
rj45plug |

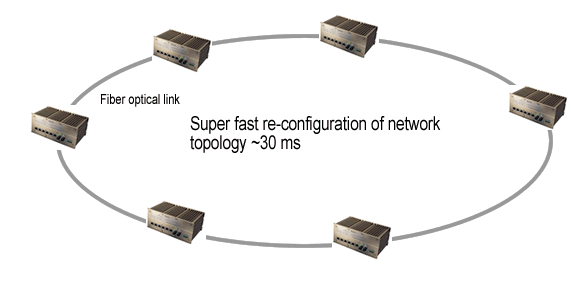

使用光纤环网来完成工业控制过程中的安全性和可靠性是当今工业网络设计中的首选。我公司可根据客户的不同工业要求和设计标准设计高性能的光显冗余网络。 环型冗余网络方案设计: 本网络方案是针对某工业环境的计算机网络控制设计的。该网络要求具有高可靠性、长距离等特点。尤其是用户在网络的安全、稳定方面要求是一般以太网难以胜任的,比如网络中任一控制点出现故障,该网络的网管系统能迅速侦测(1~2s内)到并且网络的其他结点仍能够正常运行,同时该故障点也能够进行正常的网络传输。这种高可靠性的要求同时要在联网距离超过70km的网络拓扑上实现。 选择冗余环行网络,是因为它不但具有较长的传输距离、具有较大的带宽、安全性好等光纤网络所具有的共同优点外,还有非常高的可靠性,因为环行网络采用冗余的反向环连接方法,使得网络出现多重故障时仍能自行重构,保证系统安全可靠,同时传输光纤具有对电磁和射频干扰抑制能力,在传输过程中不受电磁和射频嘈声的影响,也不影响其设备。由于光纤传输的是光信号,两端的电源相对隔离,所以有效地解决了光纤两端电源和地线对设备可能造成的严重威胁。 Real Time Ethernet Three types of redundancy: Ring topology with link redundancy Ring topology with link and switch redundancy Double ring topology Real Time Ethernet Ring topology with link redundancy:
|
|
|
|
